墩柱模板是以系统模板方式施工，作为桥梁的重要组成部分，所以我们要加强桥梁墩柱外观施工质量管理。

1、设计时间一般并未设定模板高度，施工时由承包商自行采用之，例如实心柱采用6公尺、空心柱采用4公尺等，此高度为混凝土一次浇置之高度，实际模板高度通常较混凝土一次浇置高度略多(如30公分)，略多部分为与前次浇置之混凝土模铸面密接。

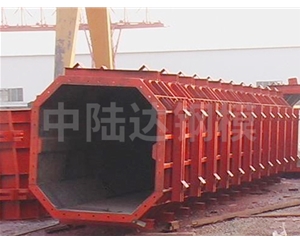

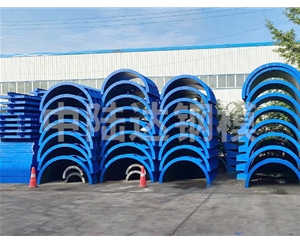

2、墩柱横断面如含有曲线时，一般均采用钢制模板。

3、墩柱上端或帽梁如设计为曲线造型时，则通常采用钢制模板，其钢制模板应延伸至进入下方直线段若干距离，以便利模板组装。

4、墩柱高度扣除上端造型或帽梁高度后，通常并不为使用模板高度之整数倍，实务上为了美观考虑，亦有将其非整数倍部分置于基础上方、安排于第 一次浇置桥墩柱混凝土节块之情况，如此各桥墩柱由上往下之混凝土节块施工缝，将非常整齐划一。

5、空心墩柱亦有设计为双箱室、以及水平设置中隔梁之案例，空心墩柱之水平中隔梁及顶部封顶之底模，因载重较大，故亦有采用预铸混凝土板充当免拆模板之情形。

6、墩柱模板的上升作业，大多利用轮式吊车、履带式吊车或是塔式吊车，少数案例采用油压设备自行顶升者。

7、因设计图示之高程通常仅为概估值，墩柱或帽梁顶面高程应重新依采用支承形式(厚度)等因素，重新核算。

8、墩柱模板安装

（1）墩柱模板采用新制作的整体钢模板，模板面板厚度为6mm，应具有一定刚度，起吊和浇注时不易产生变形，面板变形量不超过1.5mm。模板运至现场后立即将内壁用砂轮抛光除锈，然后进行试拼，检查模板的刚度、接缝密合性及结构尺寸等，避免给现场使用过程带来难以克服的缺陷及困难，保证浇注砼的质量。脱模剂采用优 质模板漆，保证表面没有色差。

（2）模板安装前在钢筋网的适宜位置设置保护层支顶定位钢筋，用电焊加固，模板安装后使模板与钢筋骨架的相对位置满足设计要求。

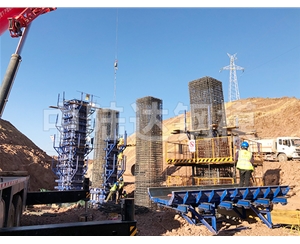

（3）安装前，按相应墩柱高度在现场地面上安装成型，整体吊起或分块吊装然后拼接，套入钢筋骨架落在桩顶找平砂浆面上，然后挂上地锚拉线，用全站仪跟踪找正中线位置及垂直度，并将拉线上的手动葫芦锁好固定，防止拉线松动而改变墩柱的中心位置。

（4）找正加固后，在系梁顶与模板接触处用砂浆将缝隙封死以免漏浆。

（5）在墩柱钢筋安装完毕并经检验合格后立即组织安装模板。模板间采用螺栓连接，下口采用插筋固定位置，整体用缆风绳及支撑方木加以固定，保证在浇筑过程中的稳固性。
